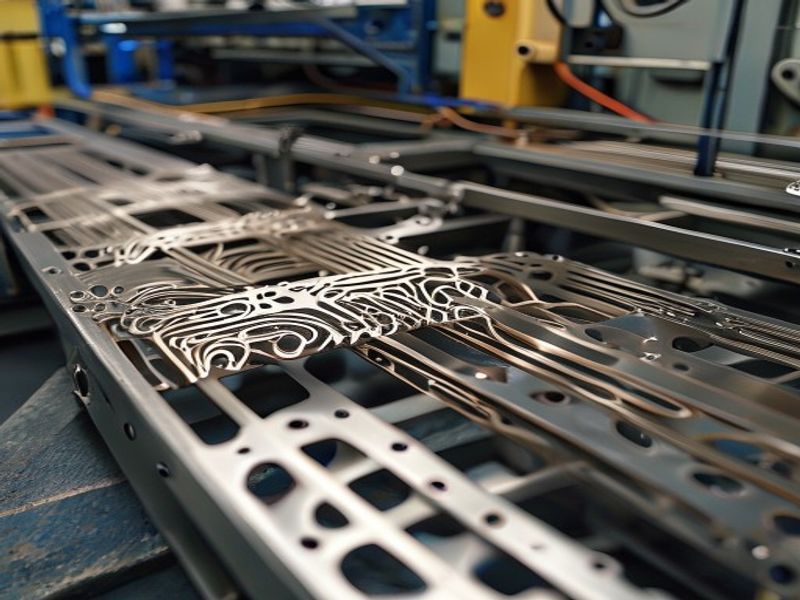

Автоматизация расчёта лазерной резки и гибки
800 шт.
Партия
10 дней
Срок изготовления
18 %
Снижение стоимости
оцинкованная сталь 3 мм
Материал
лазерная резка
гибка металла
оцинкованная сталь
металлоконструкции
раскрой
Задача
Для строительства солнечной электростанции требовалось изготовить 800 кронштейнов для крепления панелей. Основные требования: точность углов гибки, стабильность размеров и коррозионная стойкость.
Технологическое решение
- Раскрой листов оцинкованной стали 3 мм на лазерном станке с ЧПУ.
- Контроль геометрии первой детали и корректировка программы гибки.
- Гибка на листогибе с ЧПУ с программируемыми задними упорами.
- Пассивация срезов для защиты от коррозии.
Расчёт в Аксиометрии
Система рассчитала длину реза, количество врезаний, время лазерной резки и гибки. Был выбран оптимальный раскрой листа 1250×2500 мм, который минимизировал отходы. Расчёт показал, что при партии 800 шт. лазерная резка выгоднее плазменной и штамповки.
Результат
Партия изготовлена за 10 рабочих дней. Себестоимость одного кронштейна снизилась на 18% по сравнению с базовым вариантом ручного раскроя. Все детали прошли входной контроль на строительной площадке.
