Энергетика11.07.2026

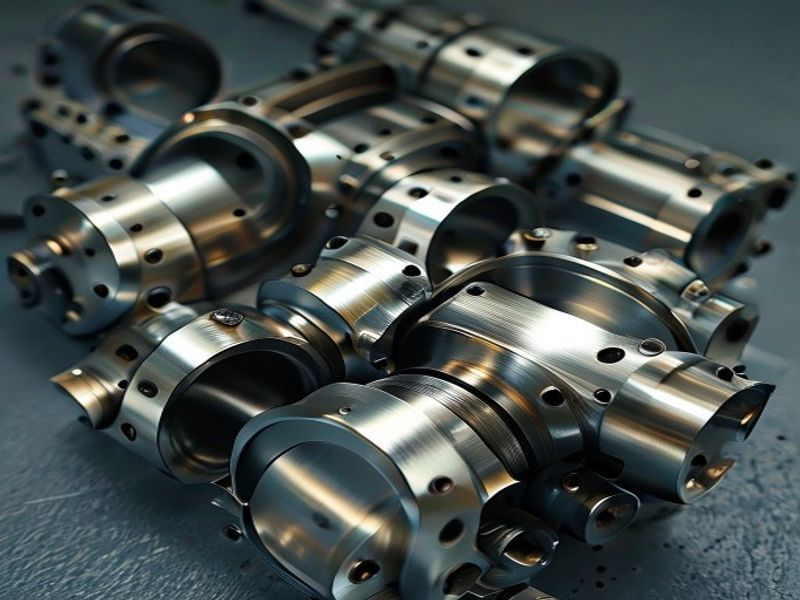

Фланцы для теплоэнергетического оборудования
32 шт.
Партия
8 дней
Срок изготовления
сталь 20
Материал
0,05 мм
Плоскостность
фланец
токарная обработка
сталь 20
энергетика
Задача
Для ремонта теплоэнергетического оборудования требовалось изготовить 32 плоских фланца DN150. Основные требования: плоскостность посадочной поверхности и точность расположения крепёжных отверстий.
Технологическое решение
- Заготовки из проката стали 20 диаметром 285 мм.
- Токарная обработка: обточка наружного диаметра, проточка посадочного выступа и фаски.
- Сверление 8 отверстий Ø22 мм по радиусу на радиально-сверлильном станке с делительным столом.
- Фрезерование уплотнительного выступа для обеспечения герметичности соединения.
- Контроль плоскостности индикатором на поверочной плите.
Расчёт в Аксиометрии
Система рассчитала время токарной обработки с учётом припуска и режимов резания для стали 20. Было определено оптимальное количество проходов для обеспечения плоскостности поверхности. Расчёт также учёл стоимость материала и сверления отверстий.
Результат
Партия изготовлена за 8 рабочих дней. Плоскостность посадочной поверхности составила 0,05 мм, отклонение отверстий — не более ±0,2 мм. Фланцы приняты заказчиком без замечаний.
