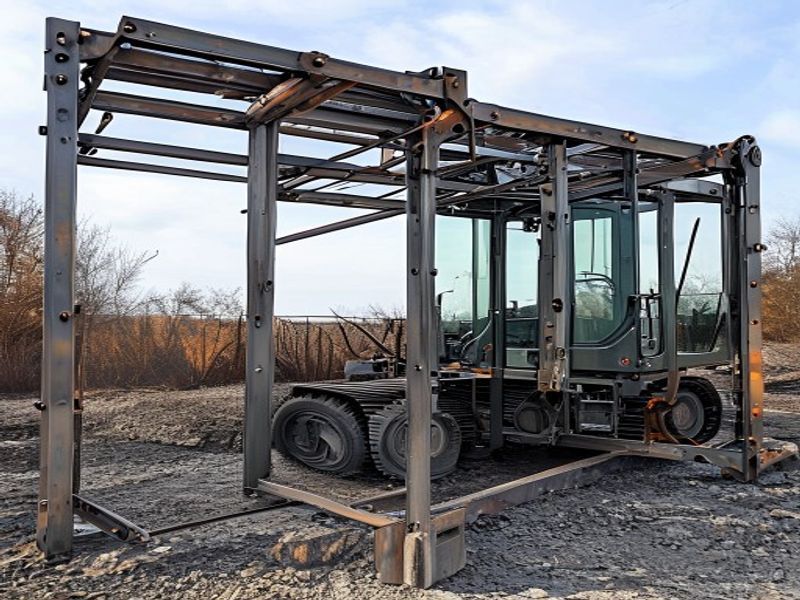

Рама для строительного оборудования
18 дней
Срок изготовления
сталь 09Г2С
Материал
1,5×
Запас прочности
4 дня
Экономия времени
сварка
гибка металла
лазерная резка
строительство
сталь 09Г2С
Задача
Для нового строительного оборудования требовалось изготовить несущую раму, способную выдерживать значительные статические нагрузки. Конструкция включала сварные балки, листовые обшивки и крепёжные пластины.
Технологическое решение
- Лазерная резка листов и полос из стали 09Г2С по развёрткам.
- Гибка профилей и пластин на листогибе с ЧПУ.
- Сварка полуавтоматом в среде CO2 с контролем проплавления швов.
- Зачистка сварных швов и удаление окалины.
- Фрезерование посадочных мест под механизмы и редукторы.
- Антикоррозионная грунтовка и покраска.
Расчёт в Аксиометрии
Система помогла оценить трудоёмкость резки, гибки и фрезерования, а также рассчитать массу металлоконструкции и расход расходных материалов на сварку. Расчёт показал возможность сократить срок за счёт параллельного выполнения операций.
Результат
Изготовление заняло 18 рабочих дней вместо запланированных 22. Статические испытания подтвердили запас прочности 1,5 раза относительно расчётной нагрузки. Рама передана для сборки оборудования.
